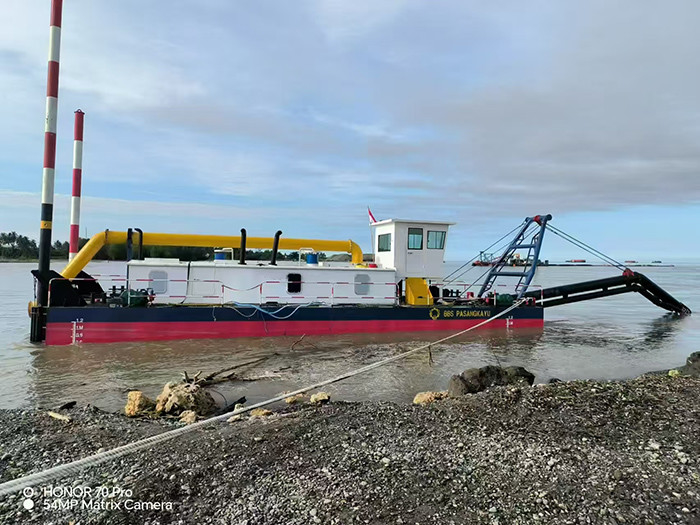

Venda de dragas de sucção a jato de 100 metros cúbicos
Descrição do produto
A draga de sucção a jato é um navio de engenharia que usa o princípio de jato de alta pressão + sucção de pressão negativa
para extrair sedimentos subaquáticos. Pertence à categoria das dragas não autopropulsadas.
O sistema de drenagem portuária, a recuperação de terras e outros cenários, e é especialmente adequado para o manuseio de sedimentos de grãos finos (partículas
tamanho < 50 mm).
Parâmetros do produto
|
Modelo
|
Capacidade
|
Fluxo de água
|
Profundidade de dragagem
|
Distância de descarga
|
Motor principal
|
Motor auxiliar
|
Consumo de combustível
|
Dimensão ((L*W*H)
|
|
YSJSD150
|
40 a 50 m3/h
|
250 m3/h
|
6m
|
500m
|
120 kW
|
/
|
18 L/H
|
10*3,8*1
|
|
YSJSD200
|
80-100 m3/h
|
500 m3/h
|
8m
|
500m
|
176 kW
|
60 kW
|
40 L/H
|
14*4,5*1,2m
|
|
YSJSD250
|
150-180 m3/h
|
900 m3/h
|
10 m
|
800m
|
294 kW
|
88 kW
|
60 litros/h
|
17*5*1,2 m
|
|
YSJSD300
|
200-250 m3/h
|
1400 m3/h
|
10 m
|
1000 m
|
456 kW
|
110 kW
|
80 L/H
|
20*6*1,5m
|
|
YSJSD350
|
300-400 m3/h
|
2000 m3/h
|
12 m
|
1500m
|
735 kW
|
220 kW
|
120 litros/h
|
24*6,6*1,6m
|
|
YSJSD400
|
400-500 m3/h
|
2600 m3/h
|
14 m
|
1500m
|
882 kW
|
330 kW
|
150 litros/h
|
24*7,2*1,8m
|
|
YSJSD450
|
500-600 m3/h
|
3000 m3/h
|
14 m
|
1500m
|
1103 kW
|
406 kW
|
200 litros por hora
|
26*7,6*2m
|
|
YSJSD500
|
600-700 m3/h
|
3800 m3/h
|
14 m
|
1500m
|
1250 kW
|
456 kW
|
240 L/H
|
26*7,6*2m
|
Os parâmetros técnicos acima referidos são apenas para referência, a configuração específica do dispositivo depende das condições de cada dispositivo.
Requisitos técnicos e de projecto.
Princípio de funcionamento fundamental
Sistema de jato
A bomba de água de alta pressão gera um fluxo de água de alta velocidade (a pressão é geralmente 10-20bar) e forma um fluxo de jato
através do bico.
O jato impacta o leito do rio para afrouxar e suspender o sedimento, e ao mesmo tempo forma uma área de baixa pressão
atrás da bomba de água.
Sistema de sucção
A bomba de areia centrífuga usa a pressão negativa gerada pelo jato para sugar o sedimento suspenso através
o tubo de sucção de areia.
A mistura de sedimentos e água (a concentração de lama é geralmente de 20 a 50%) é transportada para a área designada através de um canal de transporte de água.
um gasoduto.
Separação/descarga
Alguns modelos de navios são equipados com separadores de ciclones para separar areia e água no local.
Quando descarregado diretamente, é transportado para um pátio a 1-3 km de distância através de um tubo flutuante.
Aplicação
Manutenção dos rios: remoção de lodo para restabelecer a capacidade de navegação (por exemplo, manutenção de 5 a 8 m de profundidade de água das vias navegáveis interiores).
Engenharia de enchimento a seco: extracção de areia marinha para construção de ilhas artificiais
Mineração de minerais: extração de ouro do leito dos rios/do fundo do mar, areia de estanho e outros minerais.
Salvamento de emergência: dragagem rápida da sedimentação causada por inundações.
